Mettre un tableau électrique aux normes : ce que la norme impose vraiment

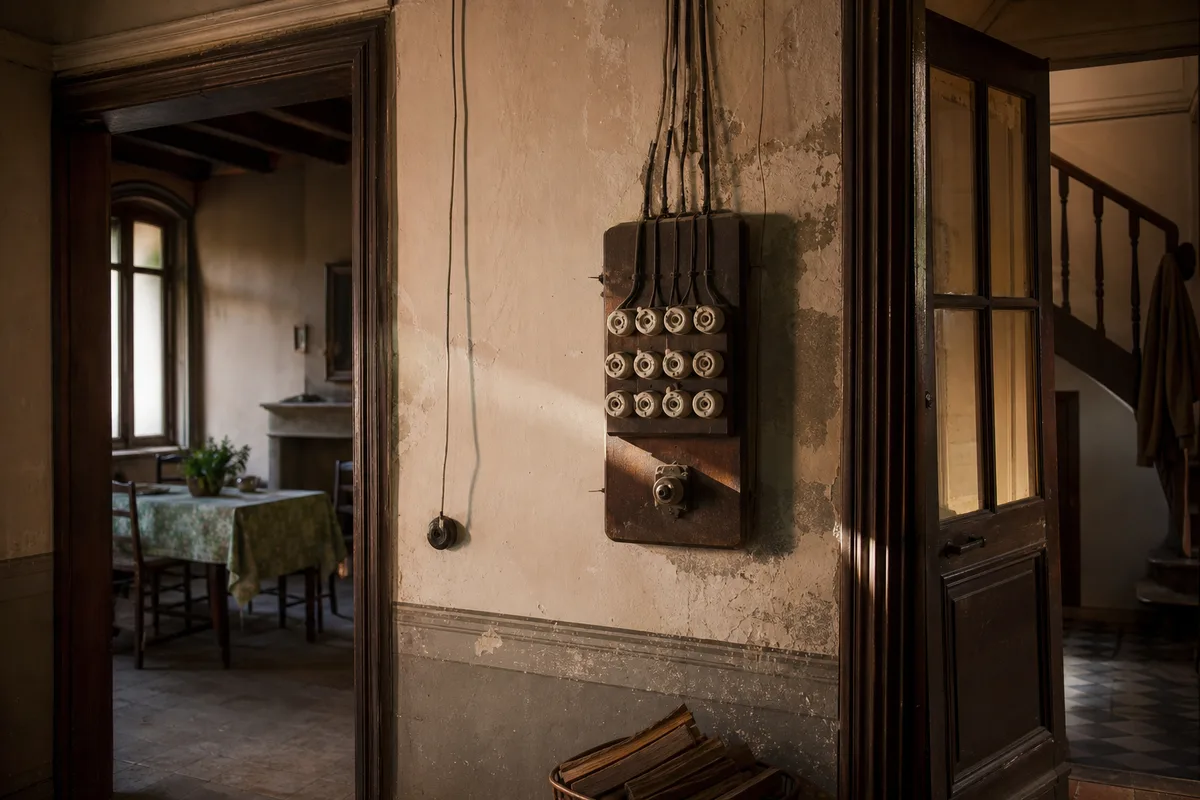

Un tableau électrique raconte l’histoire d’une maison mieux qu’un acte notarié. Les porte-fusibles en porcelaine datent le bâti, les rajouts en applique signalent les extensions successives, l’absence de repérage trahit une installation faite au fil des besoins. Avant de décider de mettre un tableau électrique aux normes, encore faut-il savoir ce que ce mot recouvre, ce que la règle impose réellement et ce qui relève du confort ou de la préférence de l’installateur.

Premier malentendu à lever : la norme de référence des installations électriques basse tension n’est pas une loi rétroactive. Elle s’applique aux installations neuves et aux rénovations totales. Une installation ancienne, réalisée selon les règles de son époque et restée en bon état, n’a pas à être intégralement refaite du seul fait qu’une nouvelle version de la norme est parue. Ce qui déclenche l’obligation, c’est un logement neuf, une rénovation complète ou une extension importante. S’y ajoute le cas d’une rénovation qui a imposé la mise hors tension de l’installation par le gestionnaire de réseau : la remise sous tension suppose alors une attestation de conformité visée par l’organisme agréé.

Ce que la sécurité impose vraiment, hors de tout formalisme

Deux fonctions distinctes cohabitent dans un tableau, et les confondre est l’erreur la plus fréquente. La protection des biens est assurée par les disjoncteurs divisionnaires ou les fusibles : ils coupent quand le courant dépasse ce que le conducteur peut supporter, pour éviter l’échauffement et l’incendie. La protection des personnes est assurée par les dispositifs différentiels : ils comparent le courant qui part et celui qui revient, et coupent dès qu’une fuite vers la terre apparaît, c’est-à-dire dès qu’un courant passe par un corps humain ou par une masse métallique.

Cette seconde fonction est celle qui sauve des vies. Un différentiel 30 mA, dit à haute sensibilité, doit protéger l’ensemble des circuits d’un logement. Le nombre minimal de ces dispositifs et leur répartition entre les circuits dépendent de la surface du logement et du nombre de départs : la version en vigueur de la norme fixe ces règles, et un professionnel doit pouvoir les justifier. La technologie compte également, car tous les différentiels ne détectent pas les mêmes formes de courant de fuite : les circuits alimentant certains appareils, plaque de cuisson ou lave-linge notamment, réclament un dispositif de type A, plus large dans sa détection que le type courant.

Le second pilier est la mise à la terre. Sans prise de terre effective, un différentiel ne détecte rien tant que personne ne touche la masse en défaut, et la protection perd l’essentiel de son intérêt. Une installation ancienne sans terre, ou avec une terre en tube d’eau désormais remplacé par du plastique, présente un risque réel, indépendamment de l’état apparent du tableau.

Lire un tableau existant : cinq indices qui datent l’installation

Cinq observations suffisent à situer une installation, sans ouvrir quoi que ce soit et sans compétence particulière.

1. La présence de fusibles à cartouche ou de coupe-circuits à broches, sans dispositif différentiel visible, situe l’installation avant la généralisation de la protection des personnes.
2. L’absence totale de repérage des circuits : sans étiquetage, personne ne peut isoler une zone pour intervenir en sécurité, ce qui est en soi un défaut.
3. Un tableau plein, sans réserve de place, avec des modules ajoutés dans des coffrets satellites reliés par des câbles apparents.
4. Des conducteurs de sections mélangées sur un même départ, ou des fils dont l’isolant se craquelle, jaunit ou noircit à proximité des bornes.
5. L’absence de conducteur de protection vert et jaune sur une partie des circuits, ou des prises à deux broches sans contact de terre.

Un ou deux de ces indices appellent une expertise. Les cinq réunis désignent une installation à reprendre globalement, et non un tableau à remplacer isolément : changer le coffret sans toucher aux conducteurs revient à poser une serrure neuve sur une porte pourrie. Rappelons enfin qu’un diagnostic de l’installation intérieure d’électricité est requis lors de la vente et de la location d’un logement dont l’installation a plus de quinze ans. Il est commandé et payé par le vendeur ou par le bailleur, qui doit le faire établir par un diagnostiqueur certifié : une dépense à prévoir, mais qui fournit un état des lieux daté et opposable, utile bien au-delà de la transaction.

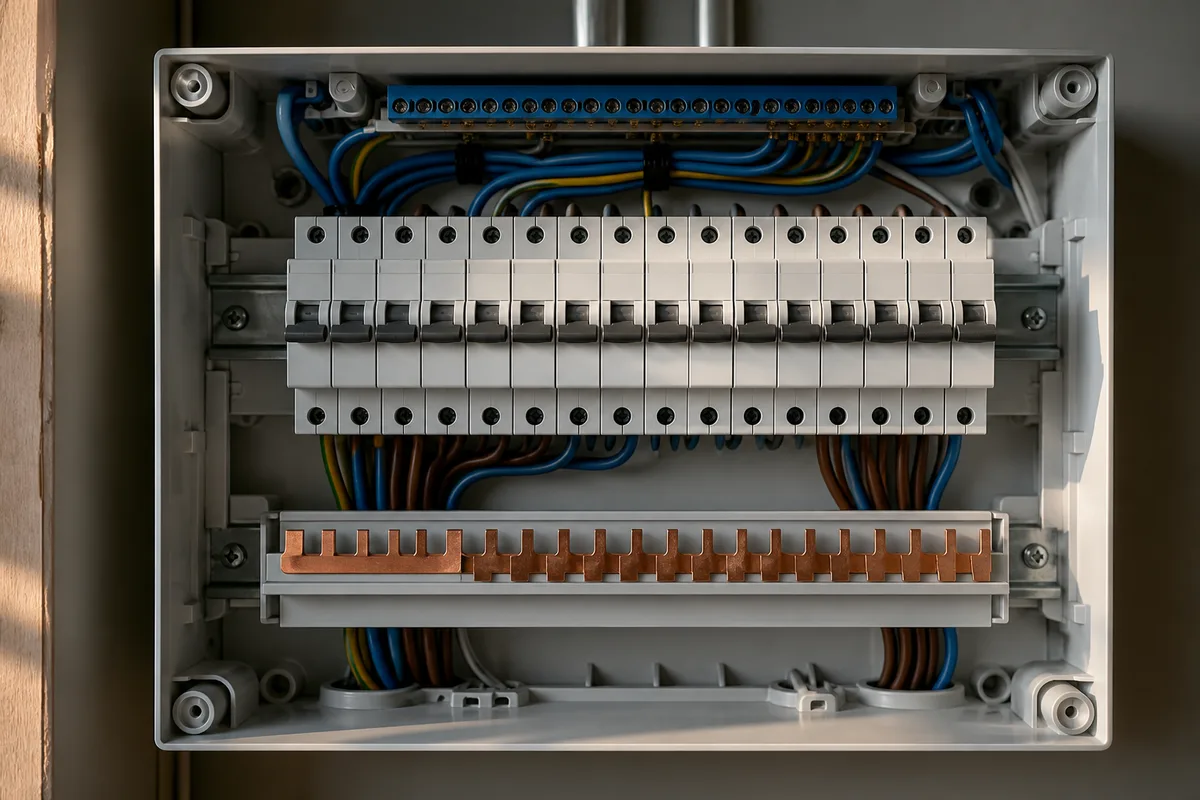

Répartition des circuits : ce que mettre un tableau électrique aux normes veut dire

La logique de répartition est simple à comprendre. Chaque usage reçoit un circuit dimensionné pour lui : une section de conducteur, une protection calibrée en conséquence, et un nombre maximal de points desservis fixé par la norme. Un circuit surchargé chauffe ; un circuit protégé trop haut pour sa section est un départ d’incendie en puissance.

Les circuits spécialisés constituent le cœur du sujet en rénovation. Une cuisine des années 1970 alimentée par un seul départ de prises ne supporte pas les appareils d’aujourd’hui. Les valeurs exactes, le nombre de points admis par circuit et les cas particuliers figurent dans la version en vigueur de la norme : le tableau ci-dessus donne les repères usuels, pas un texte réglementaire.

Trois exigences complètent la répartition. Une coupure d’urgence accessible, permettant de mettre l’installation hors tension sans se rendre dans un local fermé. Une hauteur d’implantation des organes de manœuvre compatible avec l’accessibilité, fixée par la norme. Et une réserve d’emplacements libres, de l’ordre du cinquième de la capacité du coffret, pour accueillir les circuits futurs sans repartir de zéro. Cette réserve prend tout son sens quand arrivent une borne de recharge, une production photovoltaïque en autoconsommation ou une machine thermodynamique.

Deux équipements complètent souvent la liste sans que leur statut soit toujours clair pour le propriétaire. Le parafoudre, d’abord : son caractère obligatoire dépend de la densité de foudroiement de la commune et du mode d’alimentation du logement, aérien ou souterrain. Sur une façade maritime alimentée en souterrain, la contrainte diffère de celle d’un hameau desservi par une ligne aérienne en zone orageuse ; la règle applicable se lit dans la norme, carte à l’appui, et non au jugé. La gaine technique du logement, ensuite : elle regroupe l’arrivée de puissance, le tableau de répartition et le tableau de communication dans un espace réservé, avec des dimensions et des dégagements définis. En rénovation, sa création complète n’est pas toujours possible, mais le principe qu’elle porte reste valable : tout ce qui doit être manœuvré ou modifié un jour se regroupe au même endroit, accessible sans meuble à déplacer.

Terre, liaisons équipotentielles et volumes de sécurité

La prise de terre se réalise généralement par une boucle à fond de fouille en construction neuve, ou par un piquet ou une ceinture enterrée en rénovation. Sa qualité se mesure : la valeur admissible de résistance dépend de la sensibilité du dispositif différentiel qui protège l’installation, et cette mesure fait partie des vérifications qu’un professionnel doit effectuer, appareil à l’appui. Un sol schisteux ou granitique, courant dans la presqu’île, conduit moins bien qu’un sol argileux humide : la longueur de la ceinture ou le nombre de piquets s’ajuste en conséquence, ce n’est pas un détail de mise en œuvre.

Dans les pièces d’eau, une liaison équipotentielle supplémentaire relie entre elles les canalisations métalliques, les masses et les éléments conducteurs, afin qu’aucune différence de potentiel dangereuse ne puisse apparaître entre deux surfaces touchées simultanément. Le remplacement d’une canalisation métallique par du plastique lors d’une rénovation de plomberie peut interrompre cette liaison sans que personne ne s’en aperçoive : la vérification s’impose après tous travaux sur les réseaux d’eau.

La salle d’eau obéit par ailleurs à un découpage en volumes, définis autour de la baignoire ou de la douche, qui détermine quels matériels peuvent être installés à quel endroit et sous quelle protection. Ces règles ont évolué au fil des versions de la norme, dans le sens d’une simplification : là encore, la version applicable au moment des travaux fait foi.

Coûts, attestation et ordre des travaux

Sur le marché français en 2026, le remplacement d’un tableau seul, sur une installation dont les conducteurs restent sains, se situe couramment entre 900 et 2 000 € selon le nombre de circuits. Une rénovation électrique complète d’une maison, avec reprise des conducteurs, création de circuits spécialisés et mise à la terre, se compte plutôt en dizaines de milliers d’euros, très variable selon la nature du bâti : saigner des murs en pierre de soixante centimètres n’a rien à voir avec passer des gaines dans des cloisons sèches.

Pour une installation neuve ou une rénovation totale, une attestation de conformité visée par l’organisme agréé conditionne la mise sous tension par le gestionnaire de réseau. Ce document se réclame et se conserve : il constitue la preuve que l’installation a été contrôlée à sa création.

Reste l’ordre des travaux, qui décide souvent du budget final. La règle pratique consiste à traiter l’électricité avant les revêtements, et à anticiper les usages futurs avant de refermer les murs. Un fourreau posé en attente coûte quelques euros pendant le chantier et plusieurs centaines une fois les enduits faits. Prévoir dès maintenant l’alimentation d’un point de recharge, celle d’une future machine de chauffage ou celle d’un ballon thermodynamique en local non chauffé évite de rouvrir. Le raisonnement vaut aussi pour l’intensité souscrite et l’éventuel passage en triphasé, qui se posent dès qu’un projet de chauffage thermodynamique entre dans les plans. Enfin, toute intervention dans un tableau se fait hors tension et par une personne compétente : la curiosité se satisfait très bien capot fermé.
